内圆磨床

一.齿轮内圆磨床应用前景：

齿轮是通过啮合传递运动和动力的机械元件，齿轮的应用非常广泛，小到机械手表，再到齿轮泵、转向泵、汽车变速箱等都是通过齿轮的相互运动而实现机械运动的。沈阳海默数控机床有限公司通过齿轮行业对内圆磨床的需求研究，了解齿轮行业对内圆磨床的加工要求及精度要求，并通过引进先进的欧洲技术，研发出了效率较高的齿轮加工内圆磨床。

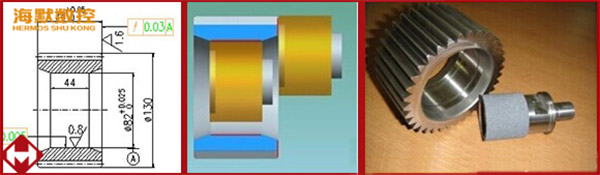

二、齿轮内圆磨床加工方式及图纸：

三、 齿轮内圆磨床结构：

1.齿轮内圆磨床的工件主轴采用进口高精度主轴。

2.齿轮内圆磨床的工作台；平-V导轨承载能力强，抗震性好

3.齿轮内圆磨床的砂轮轴的高转速为42000转，砂轮线速度可达50m/s。

4.砂轮修整器与主轴箱共同安装于床头。修整器主轴为精密电主轴。

5.主动量仪；量仪导向采用精密直线轴承，重复定位精度<0.5微米，保证重复测量精度。

6.采用特殊工装及装夹方式，及沈阳海默数控机床有限公司母公司沈阳中科磨具磨削研究所研发的特种砂轮，可以实现一次装夹同时实现内孔和前后两个端面的磨削。

四、齿轮内圆磨床加工结果：

五、齿轮内圆磨床的优势：

1、海默数控磨床粗磨、精磨一次完成，节省人工及设备成本。

2、沈阳海默提供磨床、CBN砂轮、滚轮、加工工艺一条龙服务。

3、沈阳海默提供免费试磨服务。

4、沈阳海默数控磨床的精度、效率、稳定性较高的特点可以完全代替进口数控磨床。
