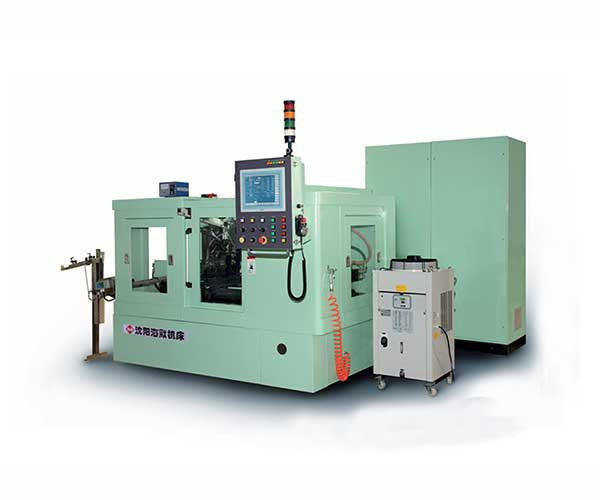

吸盘式内圆磨床

上架时间:2009-04-09
浏览次数:208
产品类型:内圆磨床
产品详情

海默数控吸盘内圆磨床工作原理

数控吸盘式内圆磨床采用双支点、电磁吸盘方式卡装和定位。加工方式采用数控振荡磨削加工,工作台由X和Z两个轴组成,均采用伺服电机通过滚珠丝杠传动,砂轮轴位于工作台上方,工件轴和修正轴固定不动。


海默数控吸盘式内圆磨床应用领域

 1.适用于空调压缩机各类工件的磨削

 2.使用于轴承加工行业各类工件的磨削

 3.各类汽车零部的加工与磨削

 4.各类高精度的航天、船舶零部件的通孔、盲孔、阶梯孔等内圆磨削加工。


海默数控吸盘式内圆磨床结构

数控吸盘式内圆磨床由:工件主轴、砂轮轴、工作台、修整器、主动测量仪、操作控制系统五大部分组成。


海默数控吸盘式内圆磨床配置

主动量仪在线监测系统、磨削监控系统、修整监控系统、自动上下料系统、磨削冷却系统、油雾吸收系统、生产管理软件、砂轮、滚轮。


海默数控内圆磨床技术参数


海默数控内圆磨床机种更换

数控内圆磨床在更换机种时只需更换工件的吸盘、砂轮轴等部件即可实现各规格、种类零件的加工,内圆磨床已预留出各种更换部件的安装孔,无需格外加工,更换机种简单方便。



海默数控吸盘式内圆磨床之空调压缩机活塞加工案例

空调压缩机活塞加工方式:


空调压缩机活塞内圆磨床加工结果:
